3 -编辑网格和表面

对网格文件进行编辑是准备3D打印文件的重要步骤之一。江南平台版江南平台版网格编辑可以节省无数的时间来重新设计一个已经存在的3D模型。

在这里，我们将讨论Netfabb提供的各种网格编辑工具来修改模型，并为SLA/DLP等各种3D打印技术做好准备。江南平台版江南平台版本章还介绍了网格比较工具，这对于需要与客户讨论3D模型的精确细节的企业来说是非常有价值的。

如何编辑STL网格

对于传统的制造工艺来说，材料处理、工装和劳动技能是制造操作的重要组成部分。此外，由于需要采购原材料和规划生产设备，这种工艺的交货时间可能会相当长。例如，铸造工艺首先需要制造模具，而在失蜡铸造中，需要一个模具来制造每个单独的零件，这增加了生产时间。

对于CNC加工，需要规划刀具路径，并且必须考虑其他因素，如刀具、顺序和通道。在这种情况下，复杂零件的制造可能需要更长的时间。

相比之下，增材制造的方法是单步生产，从设计到制造，零件的复杂性不影响交货时间。

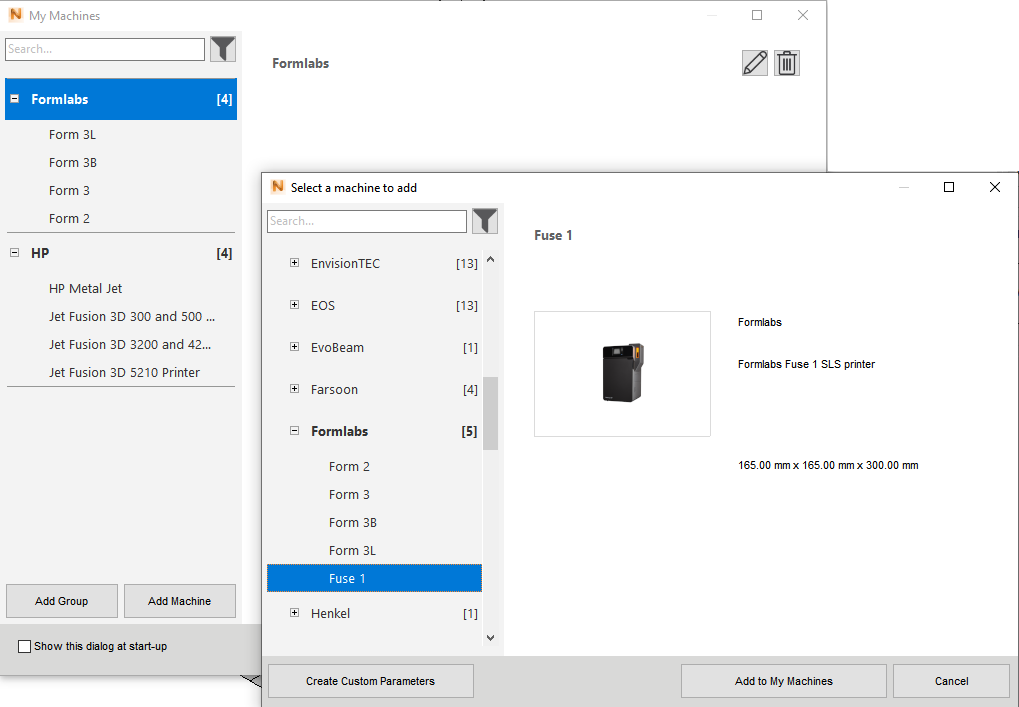

然而，3D打印的一个问题是制造指南是高度特定于机器和材料的。江南平台版江南平台版因此，3D模型可能是理想的打印在SLS，而不是在FDM。江南平台版

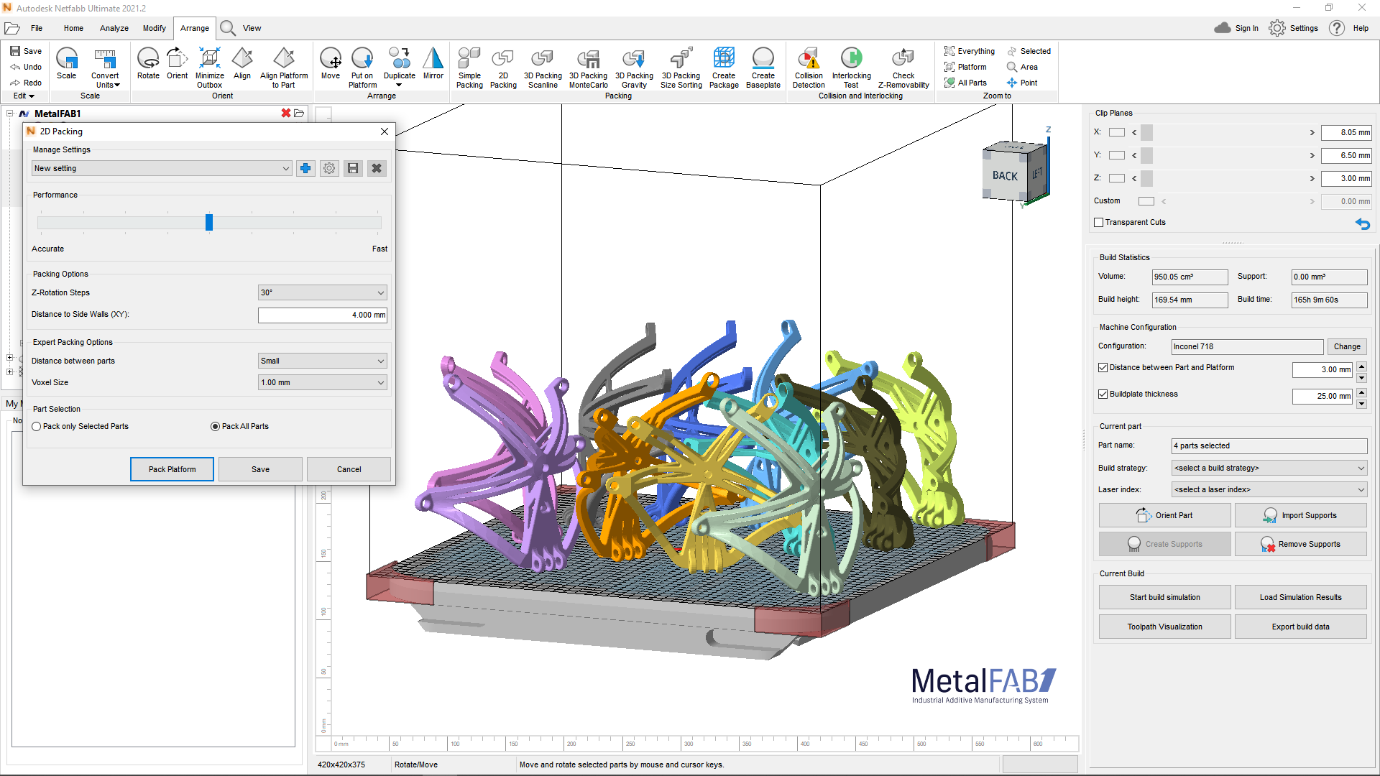

另一个可能出现的问题是一台机器的工艺参数可能与另一台机器不兼容。例如，在EOS M270 DMLS打印机中制造的零件，可能无法在下一个版本的EOS M290 3D打印机中打印出最佳结果。这可能只是由于一个小的修改，如改进的惰性气体流量控制的EOS M290。

因此，在AM这样的单步制造范式中，设计阶段受到了最多的关注，因此网格编辑工具变得必要。

此外，互联网上有大量的。stl和。obj文件可用。这些文件包括牙科和解剖模型，可能偶尔需要编辑。

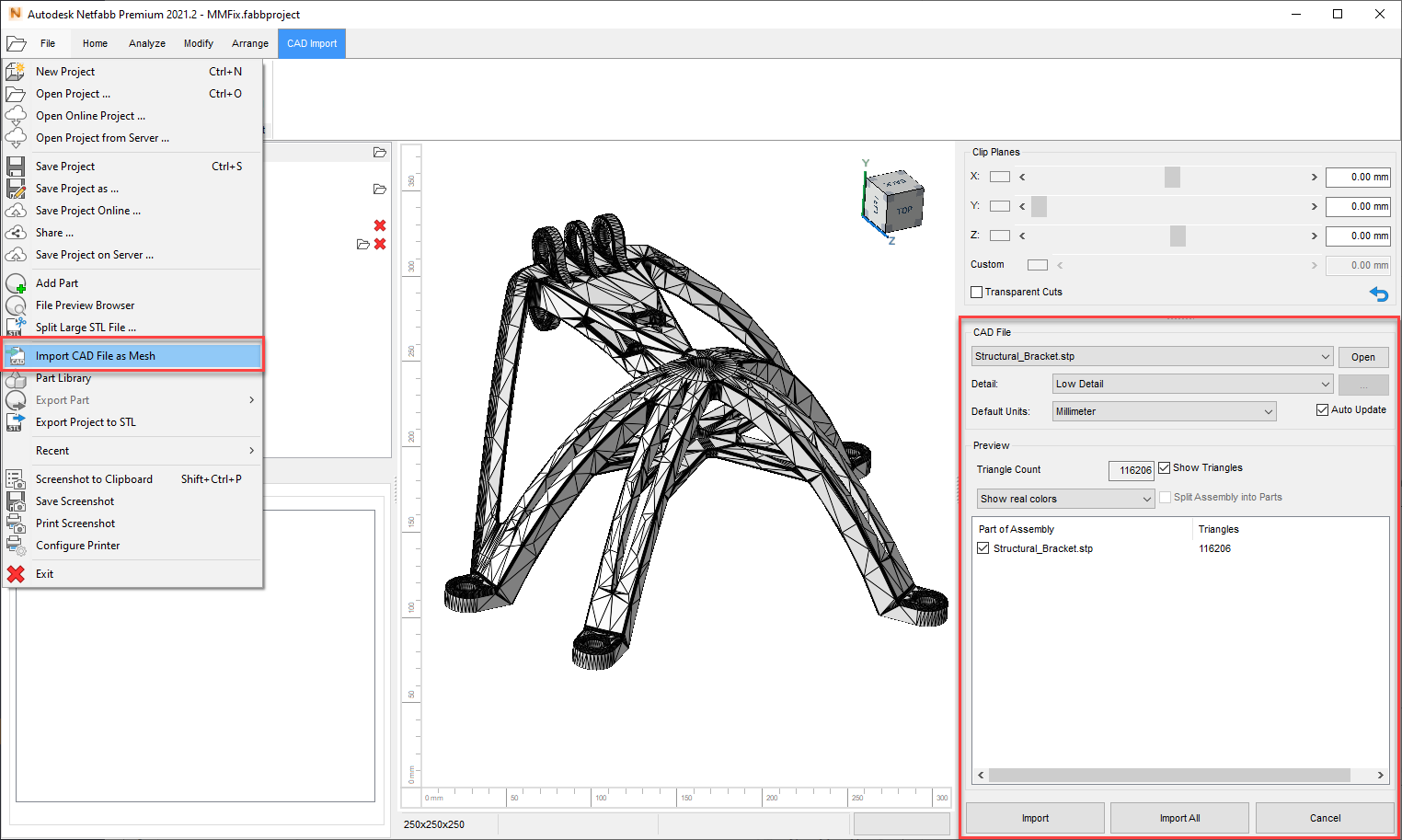

3D模型是使用几何原语、立方体、圆柱体和环面等形状构建的。这些原始形状是3D模型的元数据。在Fusion 360等软件中创建3D模型后，CAD文件将导出为.stl或.obj进行3D打印。江南平台版江南平台版这些文件将3D模型转换为三角形网格，3D模型的元数据将丢失。因此，在.stl、.obj和其他类似的文件中，不能出于编辑的目的访问底层的参数几何。

通过修改三角网格可以编辑.stl和.obj文件，对于拥有数字库存的企业来说，网格编辑工具变得必要。

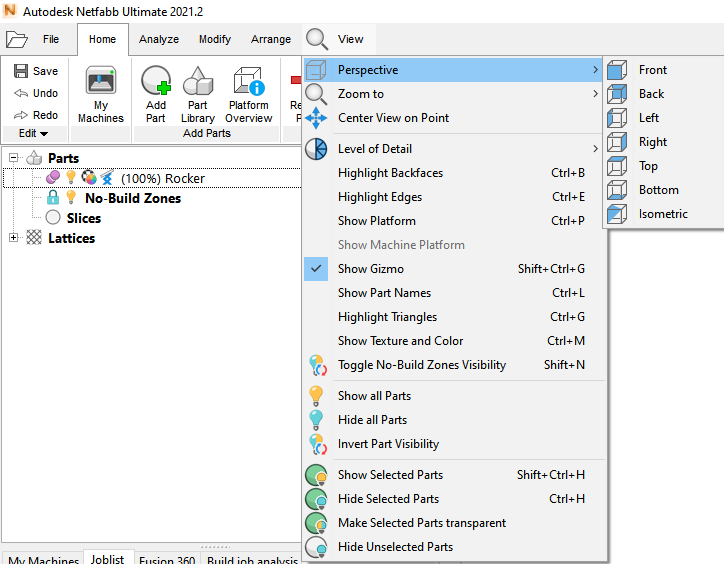

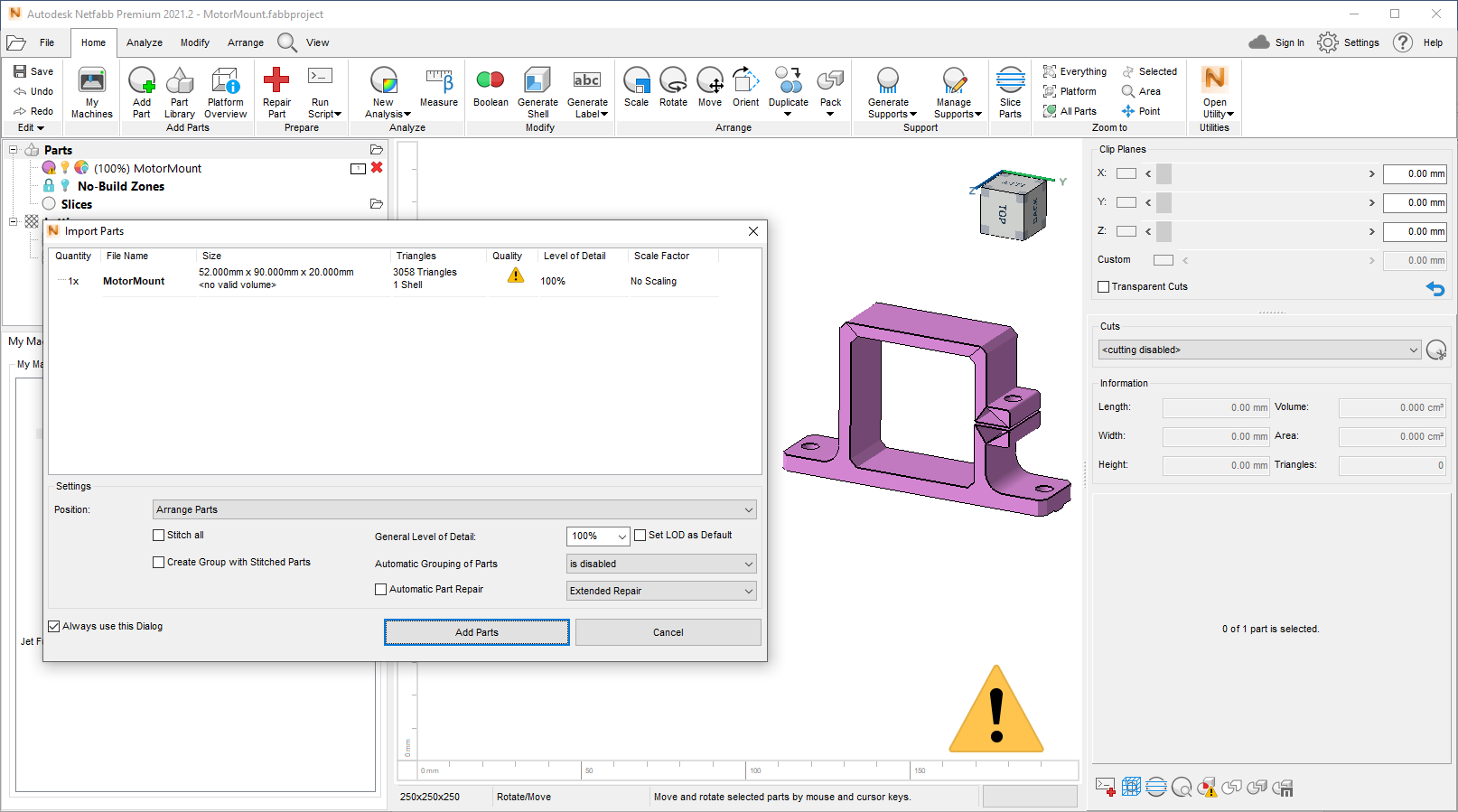

Netfabb允许用户通过操作三角形网格来编辑3D模型。

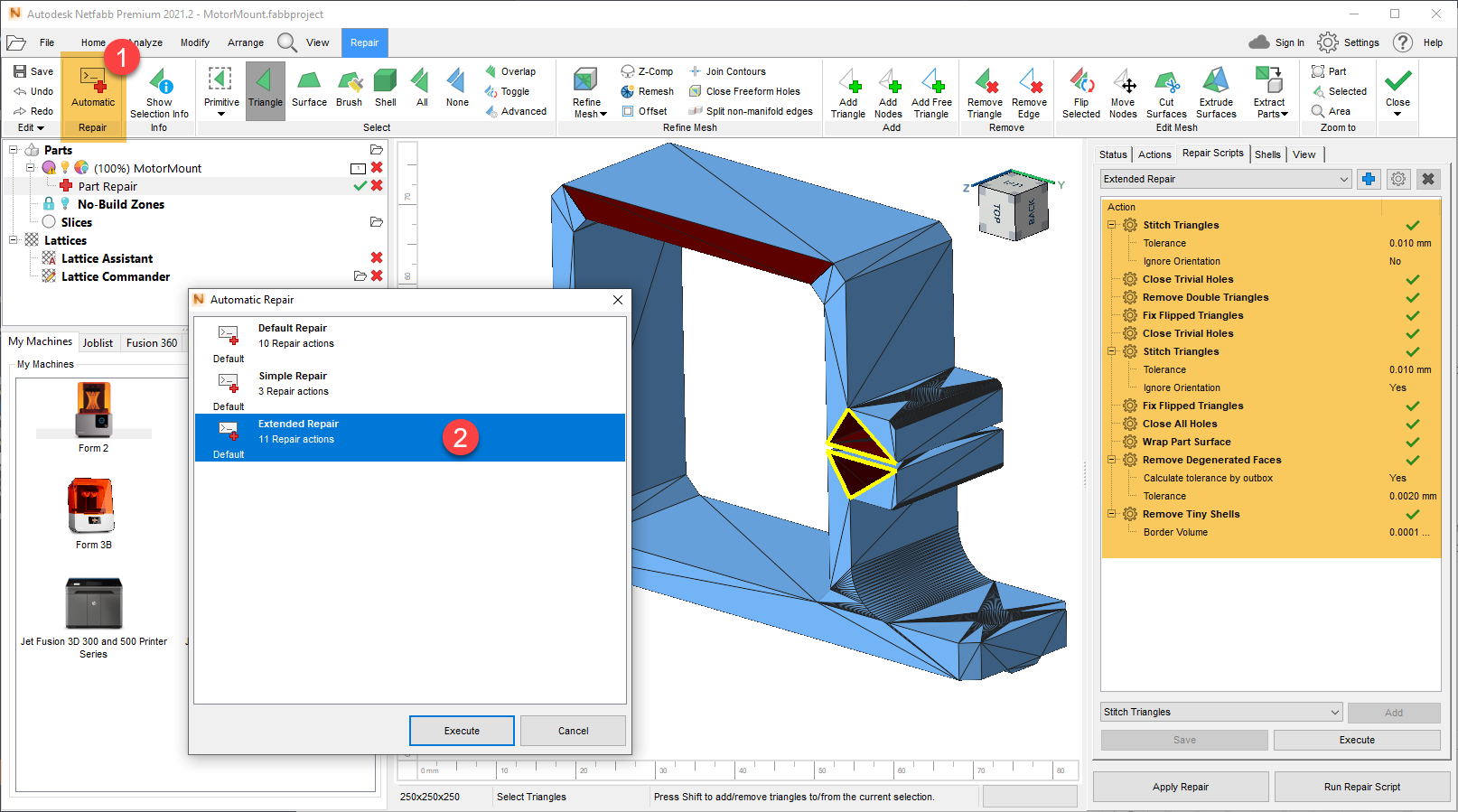

网格操作模块不同于修复模块。Netfabb中的修复功能会自动修复模型中的错误。而网格操作功能允许对网格进行额外的手动控制。

在Netfabb的修复和网格操作模块中有几个编辑选项。这包括精细的3D打印网格，添加和删除三角形，平滑网格，切割和挤压表面。江南平台版江南平台版在Repair模块中添加节点功能可以让用户更好地控制网格的操作。在添加节点工具的帮助下，可以指定一个精确的点来生成新的三角形。

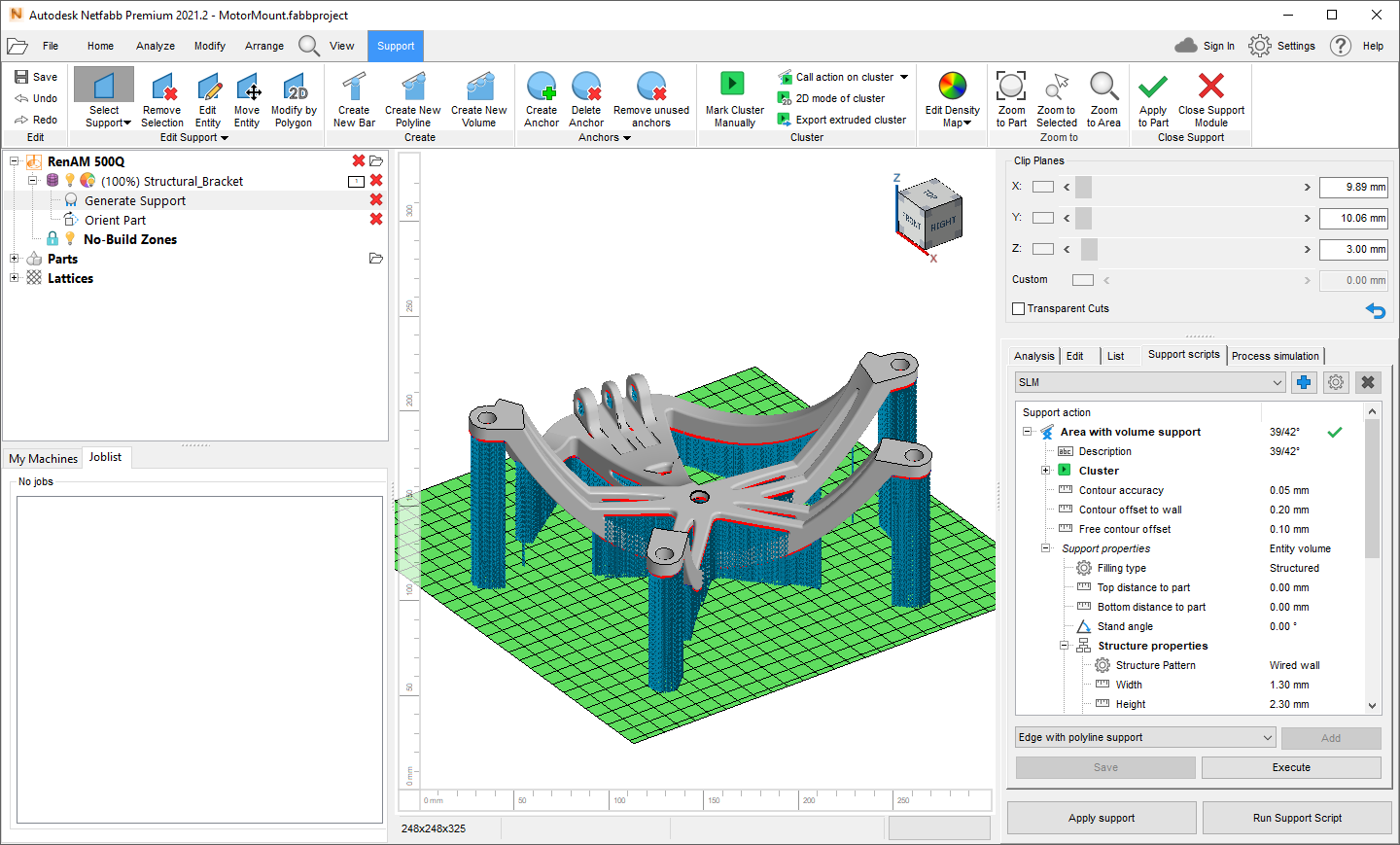

三角形可以添加到镶嵌，以增加3D打印的分辨率。这可以单独完成，也可以自动完成。然而，增加网格中三角形的数量将使3D文件更大，这可能需要更长的时间来切片和添加支撑结构。

另一方面，网格中的三角形也可以减少。这也会缩小文件大小。需要注意的是，减少三角形的数量会降低3D模型的质量。但是，在许多情况下，可以在不影响零件物理性能的情况下根据公差减小网格文件尺寸。

Netfabb中的其他一些网格编辑工具包括表面切割、挤压三角形和平滑。

扫描的对象可能包含不必要的三角形，使对象具有锐利的边缘。控件中的“平滑”选项卡可以平滑对象的锐利边缘网操作模块。此外，还可以使用高级的“Remesh”标签，以更统一的方式重构网格，并可以保留对象的关键几何细节。

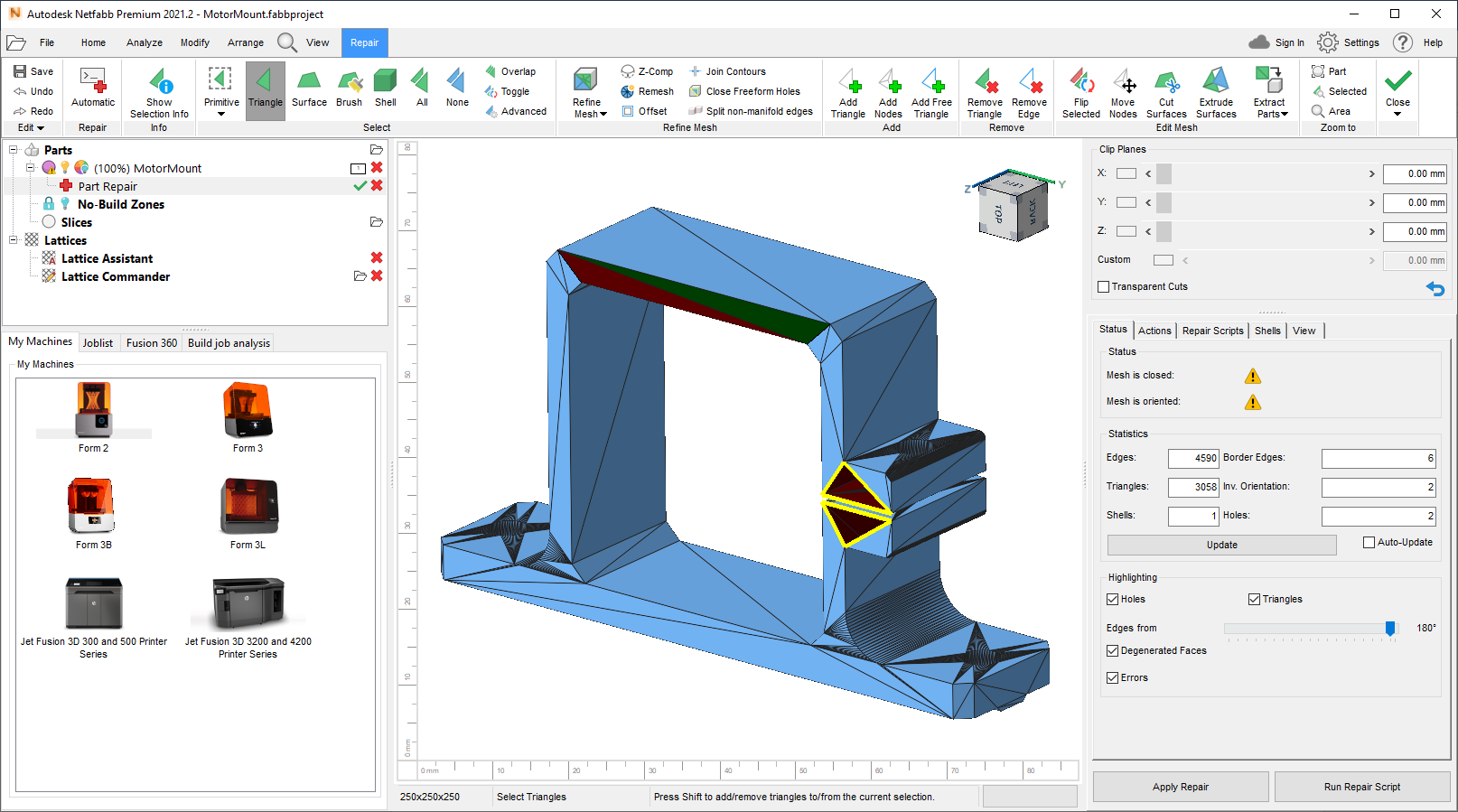

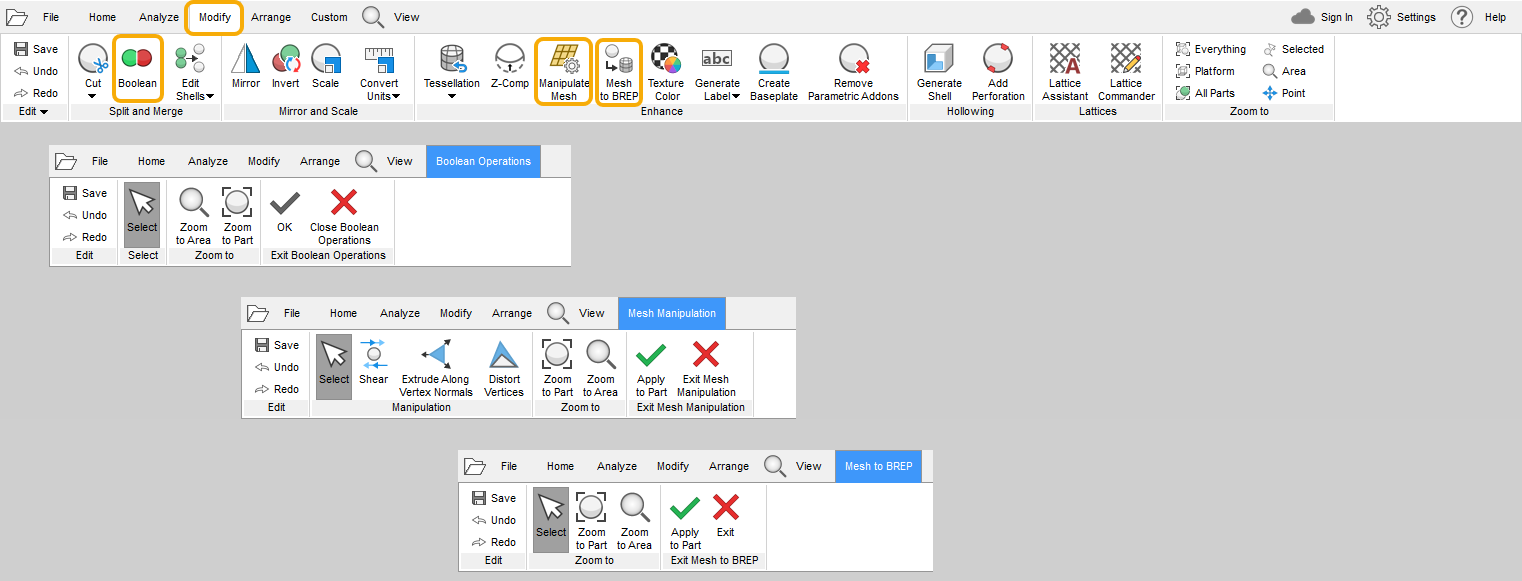

各种网格编辑访问点从Netfabb的修改选项卡。图片来自Autodesk

一个模型可以被设计成单独的部分，然后导出到.stl文件，而不是作为单独的部分，而是作为单独的外壳。但是，设计人员可能不打算这样做，因为在单个模型中单独的外壳可能会导致打印失败。Netfabb可以将单独的外壳拆分为部分，这些部分可以使用修改选项卡、拆分和合并面板中的布尔操作连接在一起。这个操作从不同的部分创建一个单一的统一网格。

除此之外，网格可以转换为BREP(边界表示)文件，之后可以导出为.step， .sat或.iges文件。

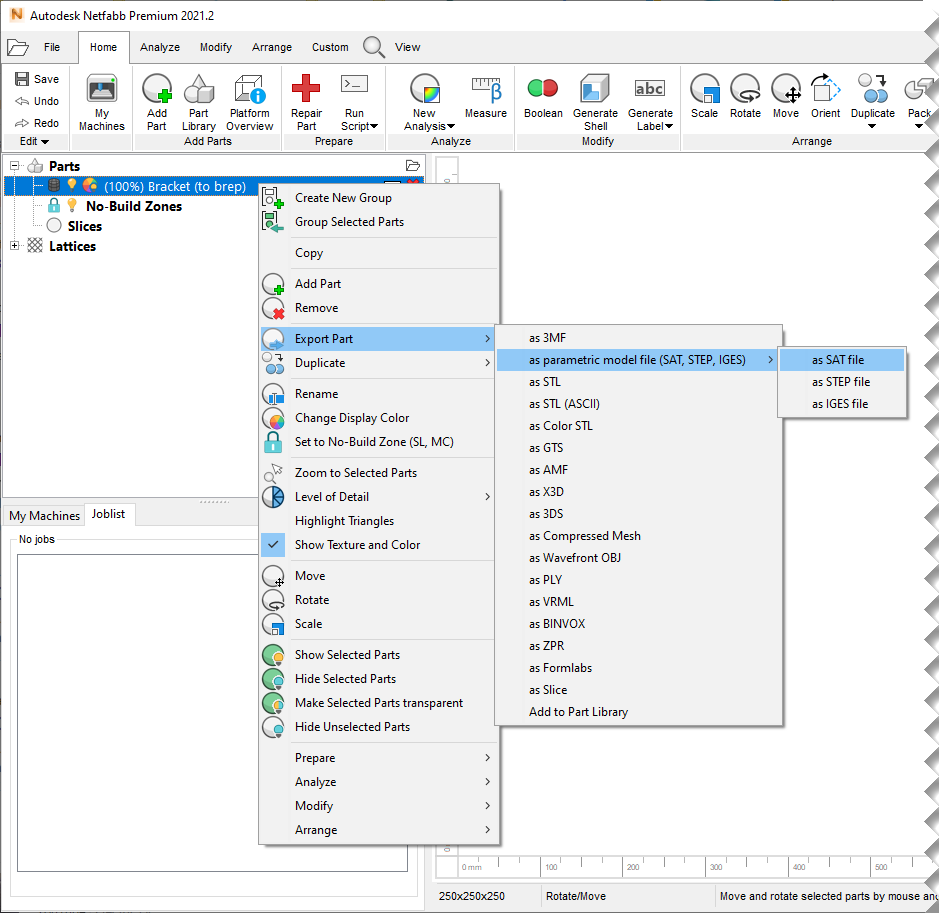

一个网格部分转换为BREP被导出为Netfabb的.sat文件。图片来自Autodesk

如何空心STL文件

在3D江南平江南平台版台版打印中，实体模型通常用填充物打印。

FDM/FFF打江南体育娱乐官方网站印机根据Gcode文件中定义的工具路径数据，使用各种类型的填充(如蜂窝或陀螺结构)填充3D模型的内部。

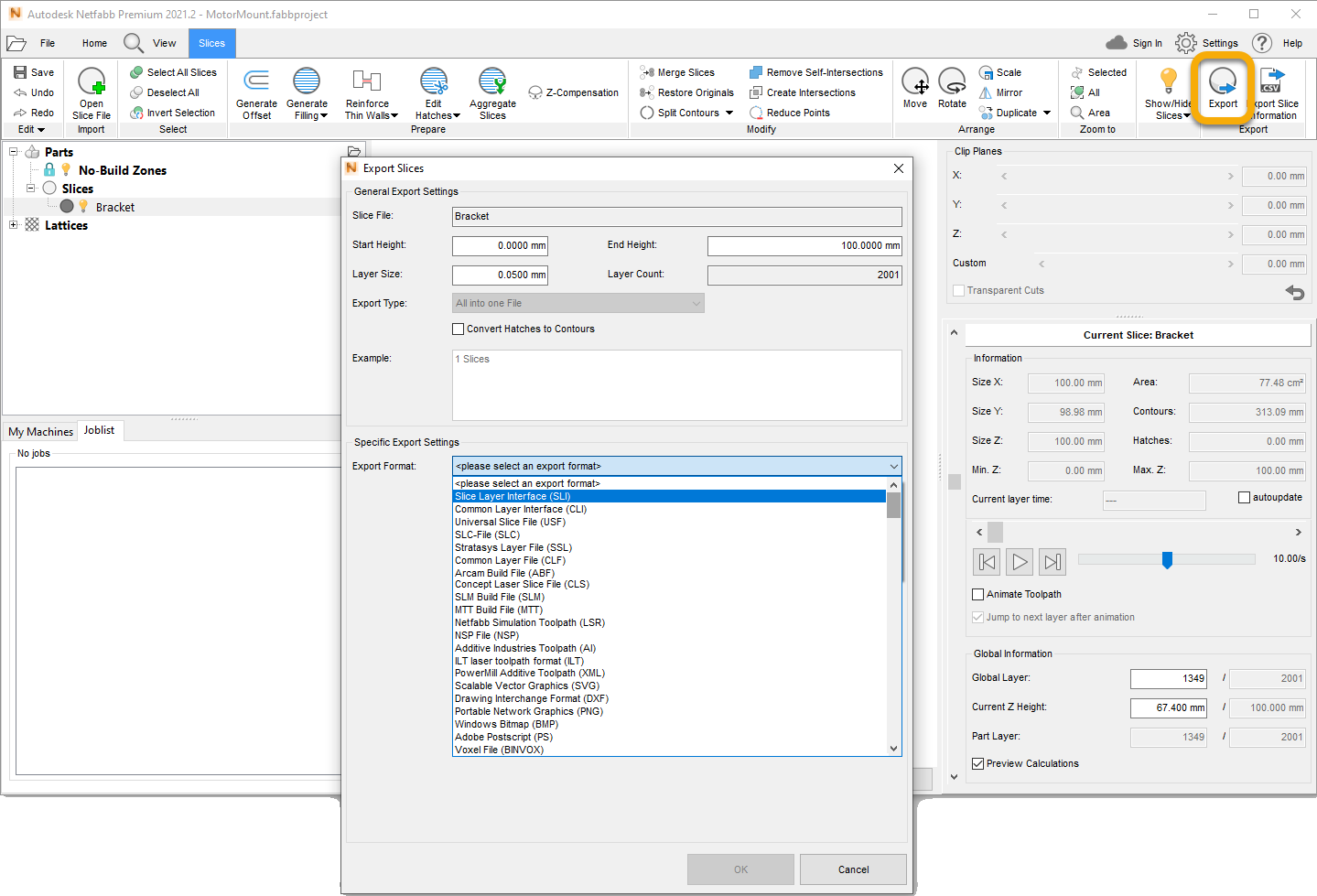

SLA/DLP 3D打江南体育娱乐官方网站印机不需要工具路径文件。他们用液态树脂填充基于切片文件的3D模型内部。树脂会变硬并产生坚固的固体模型。如果CAD或Mesh文件是实心的，这也会反映在切片文件中。一个固体物体，当切片时，每片只有外部轮廓，3D打印这样的物体将增加打印时间，并将消耗大量的树脂。江南平台版江南平台版在很多情况下，用树脂填充模型是完全没有必要的。

解决这个问题的一种方法是将3D模型掏空，只留下很小厚度的外墙。而且3D打印模型的速度更快。但为了不将液体树脂封装在中空的3D模型中，需要有树脂可以离开外壳的孔。通常使用特殊的软件，可以在SLA/DLP打印过程中创建孔或其他穿孔来释放未使用的液体树脂。江南平台版

由于Netfabb是一个一体化的3D打印软件解决方案，它江南平江南平台版台版包括一个“生成外壳”功能，可以自动镂空3D模型，具有自定义的壁厚。此外，Netfabb Premium的“Add Perforation”工具可以帮助用户自动在外壳上生成孔，用于树脂排放。

Add射孔工具还有一个“生成桥塞”选项。这可以创建相同大小的填充物，或包括一个间隙，以考虑使用射孔工具所打的孔的胶水厚度。这种塞可以3D打印出来，用来堵住小孔。

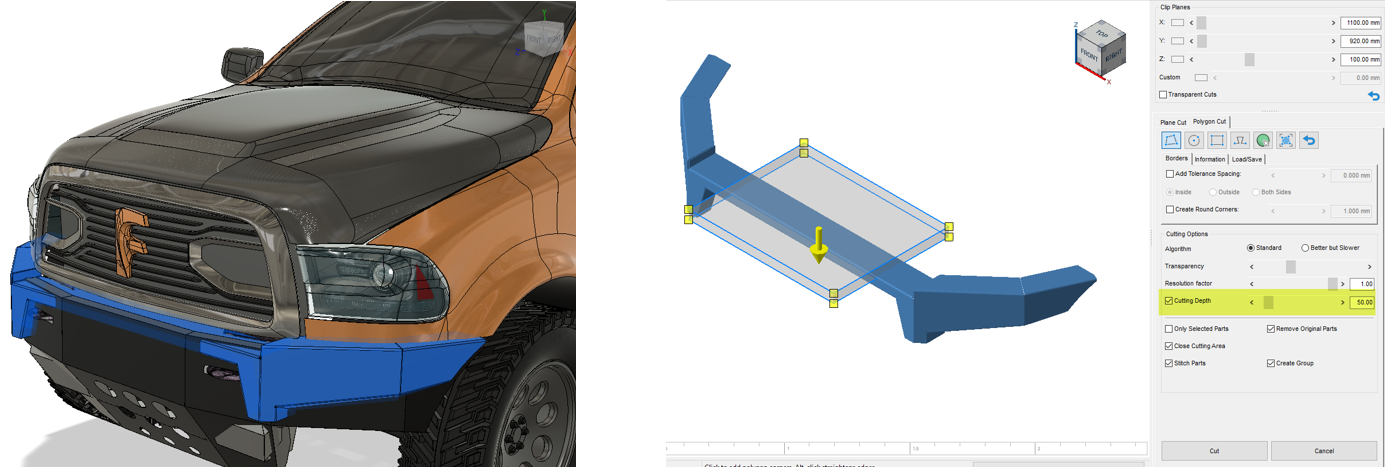

另一种为液体树脂创造出口的方法是在Netfabb的切割工具的帮助下切割模型的多余部分。例如，模型的封闭基对模型的功能可能是不必要的。切一下就可以把底座取下来。一个无底的3D模型会释放出所有的液态树脂。同样的原理也适用于使用粉末材料的SLS。

此外，原始形状可以用来创建有图案的穿孔。例如，Netfabb具有复杂和基本形状的基本设计能力。例如，圆柱体可以使用布尔减法操作工具在模型中创建孔。

此外，镂空内部可以让设计师用自定义的晶格结构填充模型。从设计或工程的角度来看，这些可能是首选的。例如，具有蜂窝结构的空心部件可能更灵活或更坚固。

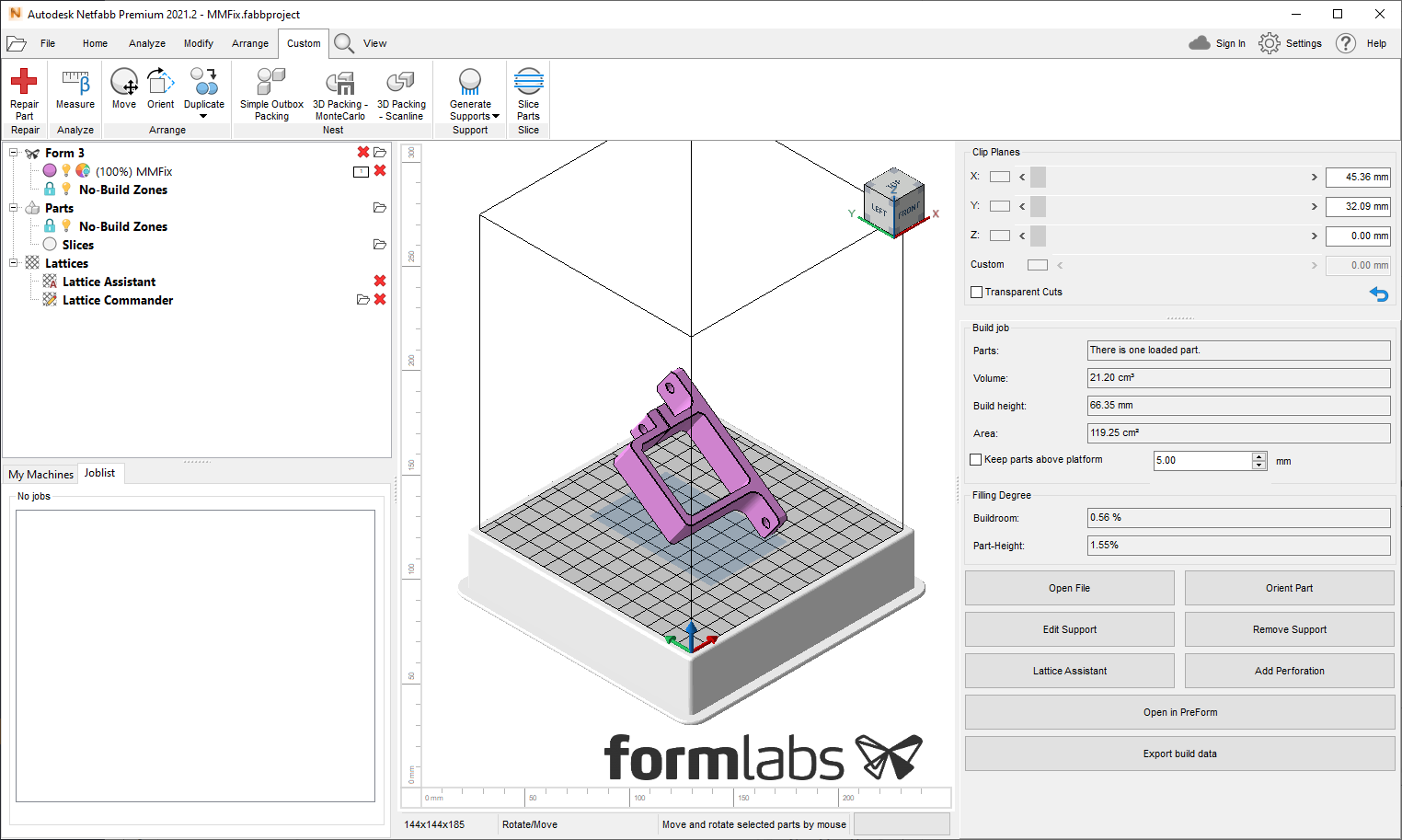

Netfabb Premium的点阵功能(点阵助手和点阵指挥官)允许用户设计他们的结构作为空心部件的填充。对于更高级的应用程序，晶格优化工具和选择空间结构(3S)工具，通过脚本创建遵循表面轮廓或晶格组合的晶格也可用Netfabb终极的。

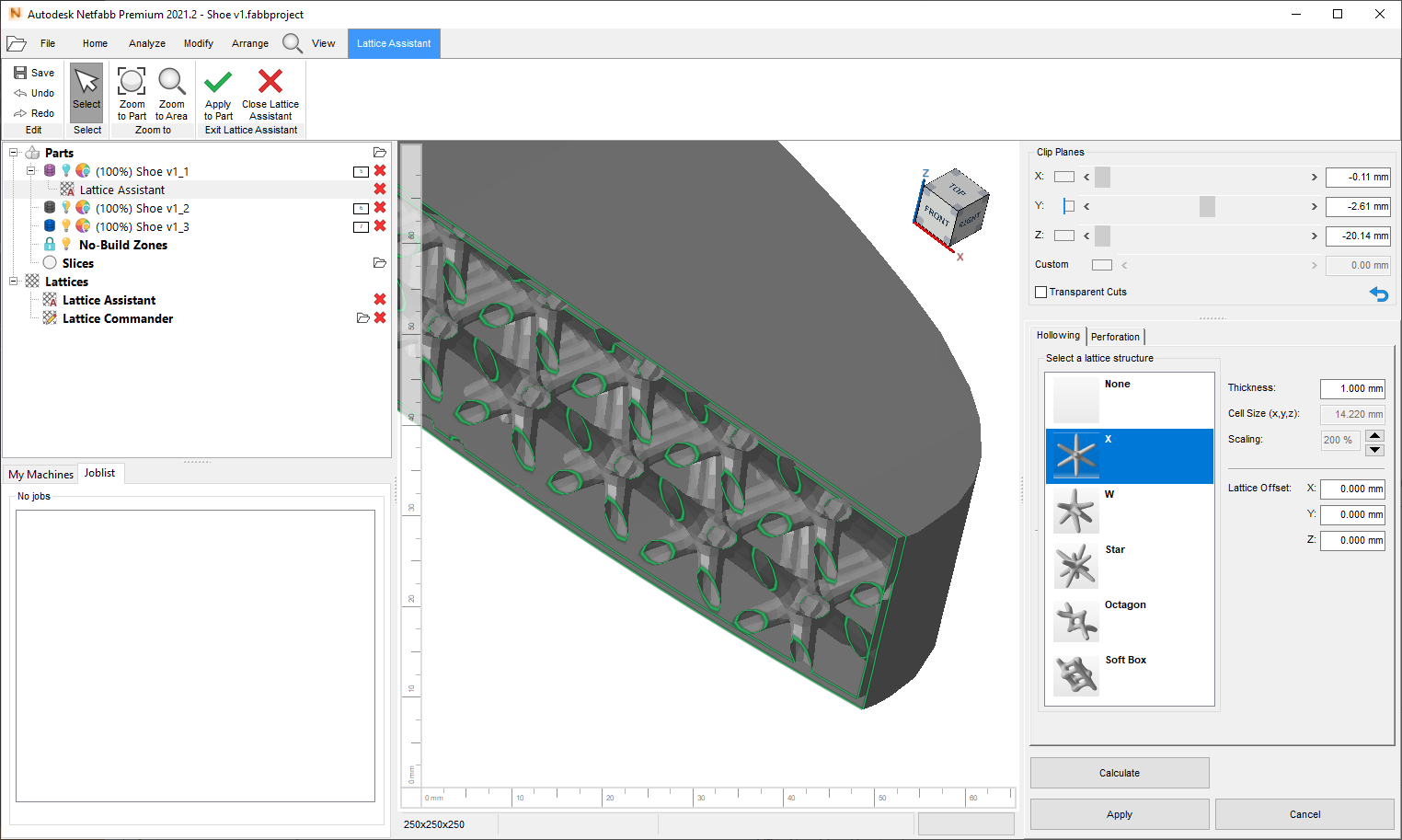

Netfabb点阵助手结合中空，点阵和穿孔工具在一个易于访问的界面。剪辑平面“Y”是活动的，以显示部分的横截面。图片来自Autodesk

如何对STL文件执行布尔操作?

通常设计师必须对网格文件进行修改，例如.stl或.obj。编辑这些文件可能相当麻烦，因为只剩下一个三角形网格需要处理，没有参数数据。如前所述，Netfabb有一个网格编辑功能，允许用户操作三角形来编辑3D模型的形状。该工具可以与布尔运算工具结合使用，增加了Netfabb提供的设计自由度。

布尔操作是由统一、相减和相交操作定义的两个对象之间的关系。Unify将两个给定对象合并，Subtract从另一个对象中删除一个，Intersect给出两个对象的公共余数。

这些操作是参数化设计或参数化设计的基础构造实体几何．Netfabb将布尔运算与网格编辑工具结合起来，以扩展软件的设计能力。

在布尔操作的帮助下，设计师可以在现有设计中添加部分或从中减去部分(网格文件)。如前所述，这对于创建SLA/DLP打印的空心部件特别有帮助。江南平台版此外，减法操作还可以用于为3D模型添加孔，达到前面描述的目的。

布尔运算在为SLA/DLP 3D打印的中空部件创建填充物时也很有用。江南平台版江南平台版例如，设计人员可以为零件的定制晶格结构建模。使用统一操作，他们可以很容易地将其作为建模填充物嵌入到空心部件中。

模具可以通过从实体中减去模型来创建。这很容易通过从Netfabb的参数化部分库中添加一个立方体来实现。要成型的模型可以很容易地放置在立方体上并进行减法。

布尔运算还可用于向现有部件添加更多功能。例如，如果制造商想要为一个更坚固的组件添加一个螺纹，但只有原始部件的网格文件，布尔操作可以提供帮助。可以在Netfabb中创建一个螺栓，并从目标形状中减去。考虑到公差等机械问题，网孔编辑工具可用于偏移螺栓。

除此之外，布尔运算也适用于组合设计。设计师可以向现有的.stl模型、定制底座或支架添加徽标或标签。

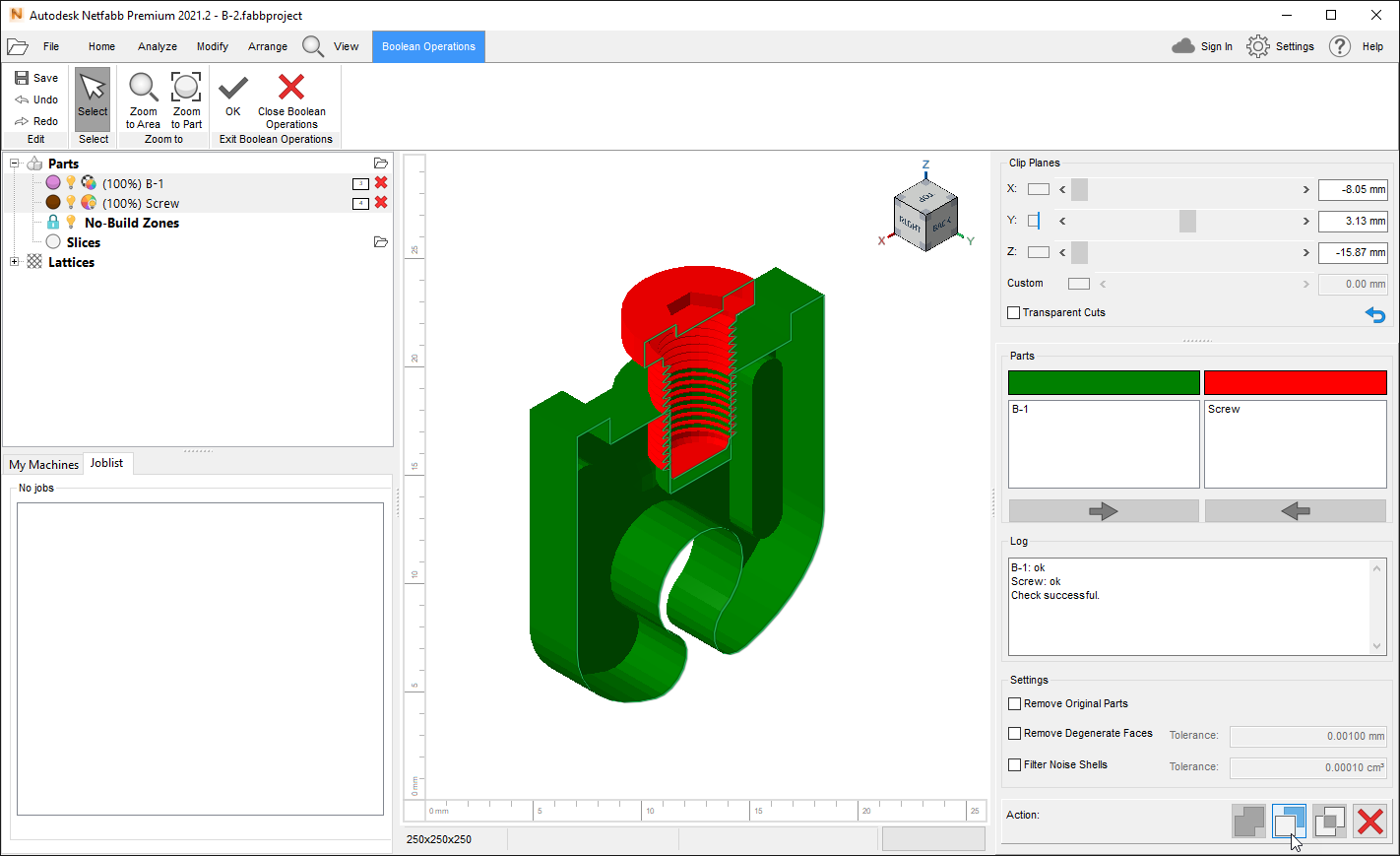

在“布尔操作”选项卡中执行“减去”操作，将红色部分从绿色部分中移除。夹面“Y”是活动的，以显示零件的横截面。图片来自Autodesk

如何比较Netfabb中的两个网格?

如前所述，Netfabb可以编辑三角形网格。零件有时需要重新缩放，重新网格或平滑。在此过程后，通常需要比较原始和编辑部分，以测量偏差的公差。比较工具对于公差分析和测试3D打印的整体质量是必不可少的。

一个好的网格比较工具可以节省人力、时间和成本。例如，业务客户可能希望修改原始模型以使其更加精确。在这种情况下，只有一个网格比较工具可以告诉多少精度是可行的和可能的网格编辑。

在Netfabb中，使用“比较”功能，可以通过“分析”面板的“分析”选项卡访问，用户可以在两个三角形网格之间进行比较分析。对两个相似模型的比较可以是单向的，也可以是双向的。

“网格比较”模块显示了改变网格三角形的详细可视化和数值分析。数据借助颜色梯度和统计量来表示，例如运动的平均距离、最大正距离和最大负距离。

三角形在坐标上向中心移动或远离中心的距离在偏差标度上用红色或蓝色表示。红色表示三角形已经远离中心，而蓝色则表示三角形正在向中心移动。公差距离可以指定一个值来测量与原始模型的允许偏差。模型上的绿色表示在特定区域内公差水平是可接受的。

此外，一个条形图说明了一个三角形移动的距离，以及网格中有多少三角形移动了这个距离。除此之外，还可以添加测量点来计算和标记偏差。

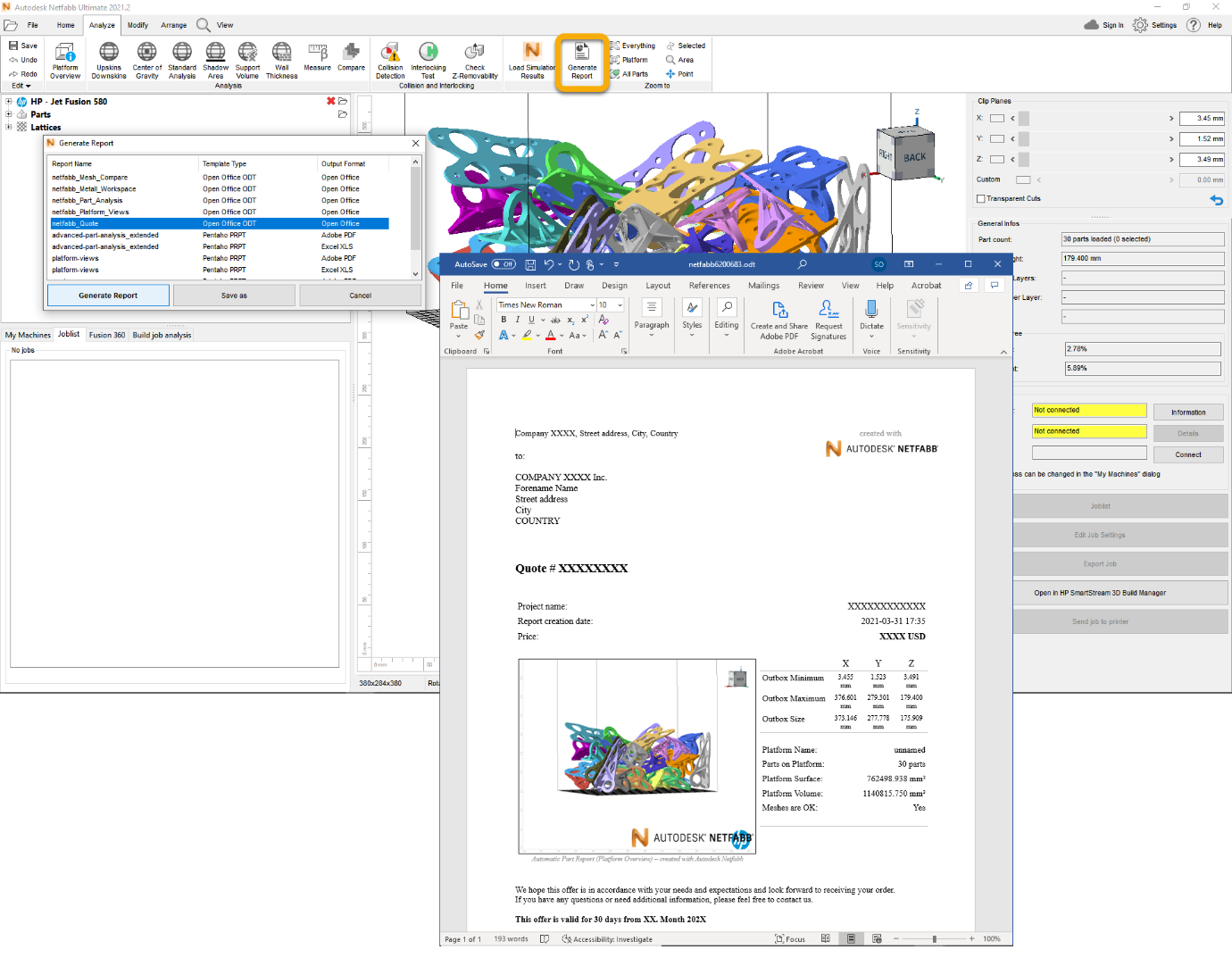

最后，可以使用“Analyze”选项卡中的“Generate report”功能创建一个网格比较报告。只需从“生成报告”对话框中选择“netfabb_mesh_compare”项，并按下“生成报告”按钮。这将使用Open Office ODT模板执行自动报告创建操作，并且可以使用任何可以打开. ODT文件(包括Microsoft Word)的软件查看输出。该报告包含模型的一般测量和网格比较数据。这对3D打印服务局特别有帮助，他们需要在制造过程之前为客户制作报告。江南平台版江南平台版

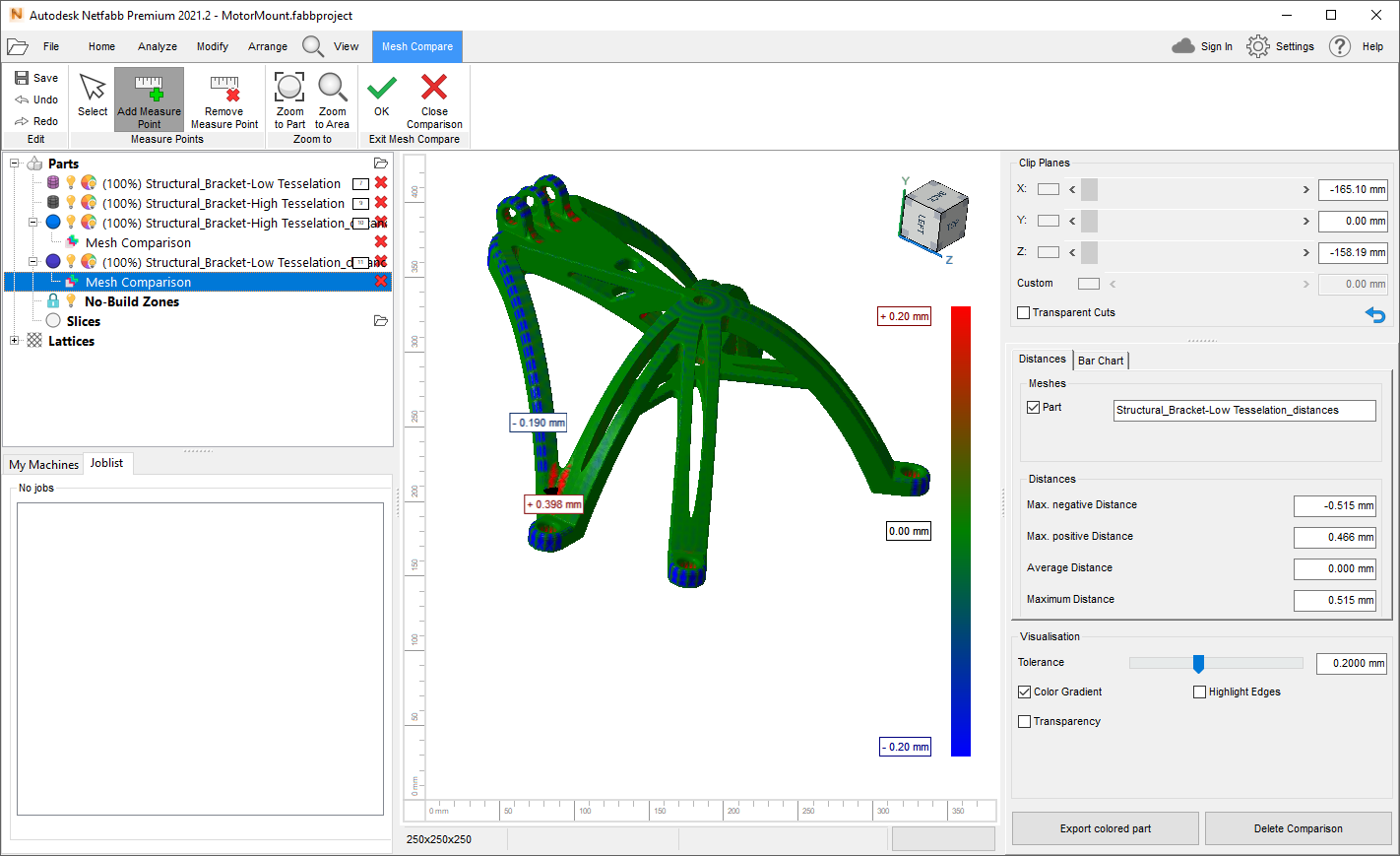

Netfabb中的网格比较模块。图片来自Autodesk

如何对STL文件进行度量

如果文件没有精心准备，打印可能会失败，3D打印可能被证明是一种昂贵的制造方法。江南平台版江南平台版建模阶段和3D打印一样重要。江南平台版江南平台版因此，拥有所有必要的工具来编辑3D网格，以确保原始模型和3D打印相互印证是很重要的。其中一个不可或缺的工具就是测量分析。

测量工具不仅是计算模型尺寸所必需的，而且是修复和编辑3D模型所必需的。此外，这些工具对于检查模型的可打印性是必要的。例如，由于壁厚对于确定3D模型的可打印性至关重要，Netfabb有一种特殊的壁厚测量工具。除此之外，Netfabb还有其他各种测量工具和功能，可以计算网格中表面和三角形的长度、距离和角度。

Netfabb中有八类测量工具。这些包括点，边缘，圆检测，3点圆，4点球体，表面，壁厚和3点角度。Netfabb中的测量工具使用锚点来进行计算。

所有这些工具都可以与Netfabb的特征检测和snap-on选项一起使用，这使得用户更容易在网格中导航，并将锚点附加到模型上进行计算。在特征检测的帮助下，用户可以将锚点固定在基本形状上，例如线、边、圆和面。选项上的抓拍使锚点附着在三角形的边缘。此选项可以关闭或切换到“剪辑平面节点上的点”。

所有距离和角度的测量都显示在标签上。用户可以标记这些评论，以供自己或其他设计人员参考。如果度量标签使模型视图混乱，则可以将它们拖离该部件。如果设计师必须分享3D模型的截图，这可能会很有帮助。

此外，模块中的测量对话框显示了详细的统计数据，可以为工程师提供很大的帮助。

如果没有测量工具，Netfabb中的许多编辑操作将缺乏专业人员的可用性。Netfabb的测量工具补充了该软件提供的编辑功能，如网格编辑器和布尔运算符。例如，在进行编辑之前，用户可以测量一个点和切线之间的距离。此外，详细的测量还可以帮助用户精确地对准零件。

此外，Netfabb还可以生成详细的图纸或蓝图，用于将3D打印部件与原始模型进行比较。这可以使测试过程更有效。

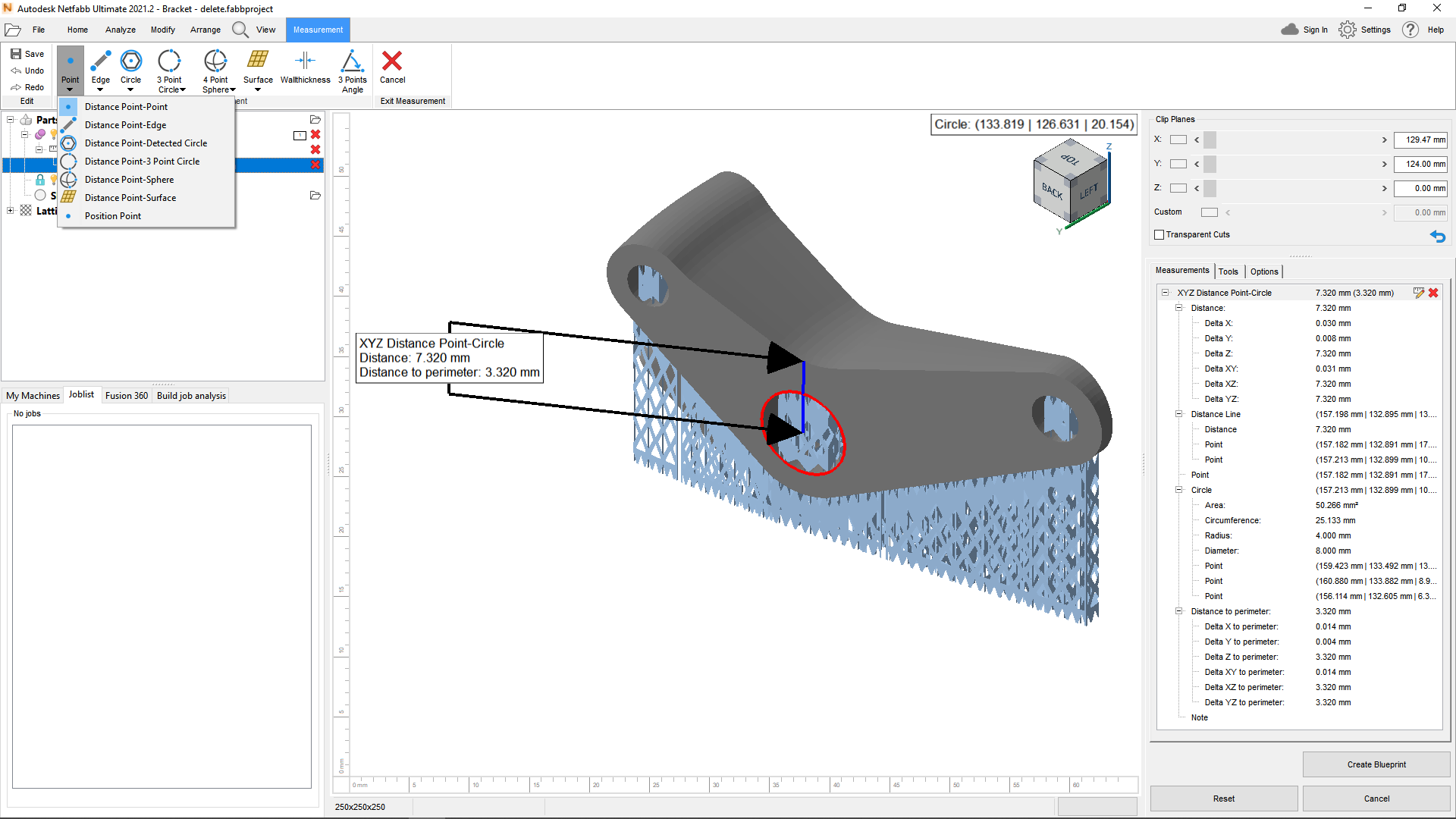

使用Netfabb进行测量。图片来自Autodesk
